斗式提升機概述
NE型斗式提升機是應用廣泛的一種垂直提升設備。該斗式提升機是在封閉的機殼內連續提升粉末、顆粒或小塊狀物料的輸送設備。NE型斗式提升機采用大容量的料斗和較小的斗距,驅動功率低且輸送量大。安裝在膠帶或鏈條上的料斗,通過驅動滾筒或傳動鏈輪自提升機的下部掏取或喂人物料,提升到上部卸料處,依靠離心力或重力拋出,完成輸送目的。
該垂直斗式提升機適用于中、大塊和有磨琢性的物料(如石灰石、水泥熟料、石膏、塊煤)的垂直輸送,物料溫度在 250℃以下。NE型斗式提升機適用于垂直輸送粉狀、顆粒狀、小塊狀 、磨琢性或無磨琢性物料,如生料、水泥、煤、石灰石、干粘土、熟料等。
NE型斗式提升機特點
- NE型斗式提升機用的板鏈有較高的剪切強度、疲勞強度及耐磨性能,運轉故障率低,使用壽命長;
- NE型斗式提升機采用較低的鏈速度(0.5米/秒);
- NE型斗式提升機采用大容量的料斗和較小的斗距,驅動功率低且輸送量大。NE型斗式提升機尤為適應提升破碎后的石灰石和水泥熟料(≥NE50)。

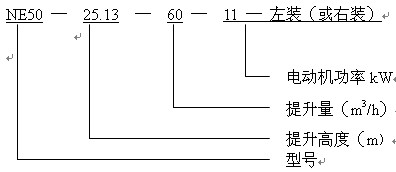

型號規格
技術參數
型號 | 輸送能力 | 斗速 | 主軸轉速r/min | 物料 | 料斗 | 運行部件重量 | ||
m3/h | m/s | 粒度 | kg/m | |||||
mm | 容積 | 斗寬 | 斗距 | |||||
L | mm | mm | ||||||
NE15 | 15 | 0.5 | 15.54 | ﹤40 | 2.5 | 250 | 203 | 27.5 |
NE32 | 32 | 16.45 | ﹤50 | 7.8 | 300 | 305 | 35 | |
NE50 | 60 | 16.45 | ﹤50 | 15.7 | 300 | 305 | 64 | |
NE100 | 110 | 14.13 | ﹤70 | 35 | 400 | 400 | 89 | |
NE150 | 170 | 14.13 | ﹤70 | 52.2 | 600 | 400 | 112.3 | |
NE200 | 210 | 10.9 | ﹤100 | 84.6 | 600 | 500 | 134 | |
NE300 | 320 | 10.9 | ﹤100 | 127.5 | 600 | 500 | 188 | |
NE400 | 380 | 8.3 | ﹤120 | 182.5 | 700 | 600 | 205 | |
NE500 | 470 | 7.1 | ﹤120 | 260.9 | 700 | 700 | 223 | |
NE600 | 600 | 7.1 | ﹤120 | 330.2 | 700 | 700 | 274 | |
NE800 | 800 | 6.2 | ﹤140 | 501.8 | 800 | 800 | 313 |
