概述
ZSG系列高效重型振動篩由激振裝置、篩箱、防塵罩、落料斗、減振裝置、底座等部分組成。
ZSG系列高效重型振動篩工作時,由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上,因激振器產生的激振力為縱向力,迫使篩箱帶動篩面作縱向前后位移,在一定條件下 ,篩網面上的物料因受激振力作用而被向前拋起,落下時小于篩孔的物料則透篩而落到下層,物料在篩面上的運動軌跡為拋物運動,由于這樣周而復始的物料運動,從而完成物料篩分作業。
ZSG系列高效重型振動篩是一種篩分設備,它廣泛應用于礦山、煤炭、電力、冶金、建材、耐火等各行各業對大快狀物料及中、小顆粒狀物料的分級作業。
高效重型振動篩特點
- 體積小,篩分能力大;
- 高效重型振動篩重量輕,便于安裝及工藝布置;
- 能耗少,可節約能源;
- 結構簡單,造型美觀;
- 篩網由小塊拼裝,且更換簡單。
高效重型振動篩分類
- 敞開型(ZSG-□×□)為座式,無防塵蓋板結構,用于大篩分能力,無粉塵污染的顆粒物料的篩分作業。
- 封閉型(ZSGB-□×□)為座式、全封閉結構,用于大處理量,有粉塵污染的顆粒物料的篩分作業。

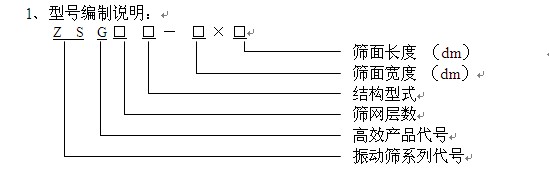

型號說明
技術參數
型 號 | 篩分能力 | 配用電機 | 電壓 | 功率 | 振頻 | 雙振幅 | 篩網 | 總重量 | 動 | |||
(kg) | 負荷 | |||||||||||
粒度mm | t/h | 型號 | V | kW | 次/min | mm | 有效 | 篩孔 | 單層 | 雙層 | kg | |
篩面 | 尺寸 | |||||||||||
m2 | mm | |||||||||||
ZSG-10×20 | ≤250 | 10-200 | YZO-30-6 | 380 | 2.2×2 | 960 | 8月12日 | 2 | 3-50 | 2300 | 2500 | 130 |
ZSG-10×30 | ≤350 | 15-250 | YZO-30-6 | 380 | 2.2×2 | 960 | 8月12日 | 3 | 3-150 | 3300 | 3600 | 185 |
ZSG-15×30 | ≤400 | 20-350 | YZO-50-6 | 380 | 3.7×2 | 960 | 8月12日 | 4.5 | 3-200 | 5100 | 5500 | 281 |
ZSG-15×40 | ≤400 | 25-400 | YZO-50-6 | 380 | 3.7×2 | 960 | 6月10日 | 6 | 3-200 | 6800 | 7300 | 372 |
ZSG-15×50 | ≤400 | 30-500 | YZO-80-6 | 380 | 5.5×2 | 960 | 6月10日 | 7.5 | 3-200 | 8450 | 9100 | 465 |
ZSG-20×50 | ≤400 | 50-500 | YZO-80-6 | 380 | 5.5×2 | 960 | 6月10日 | 10 | 3-200 | 11100 | 12000 | 613 |
ZSG-20×50 | ≤400 | 60-600 | YZ0-100-8 | 380 | 6.3×2 | 720 | 10月15日 | 12 | 3-200 | 13800 | 14900 | 760 |
ZSG-20×70 | ≤400 | 65-600 | YZ0-100-8 | 380 | 6.3×2 | 720 | 8月12日 | 14 | 3-200 | 17500 | 19800 | 1011 |
ZSG-20×80 | ≤400 | 65-600 | YZ0-100-8 | 380 | 6.3×2 | 720 | 6月12日 | 16 | 3-200 | 21820 | 23400 | 1194 |
