電機振動給料機概述
電機振動給料機用于把塊狀、顆粒狀及粉狀物料從貯料倉或其它貯料設備中均勻、連續或定量地給到受料設備中,適應于自動配料、定量包裝和自動控制。如向破碎、選煤、篩分、運輸、包裝機械等給料、配料等。
該電機振動給料機具有體積小、重量輕、結構簡單、安裝維修方便、給料量大、效率高、噪音低、耗電省等特點。該設備廣泛應用于礦山、冶金、煤炭、建材、化工、電力、糧食等行業。
電機振動給料機設備選型
- 生產率的確定:本系列自同步慣性振動給料機的生產率是以河沙為標準物料給出的(堆比重為1.6t/m3)。當物料堆比重大于1.6t/m3時,其產量可按額定值選取;當物料的堆比重在1.2-1.6t/m3時,其產量可達到額定產量的0.9-1.0倍。當物料堆比重在0.8-1.2t/m3時,其產量可達到額定值的0.8-0.9倍。物料堆比重小于.6t/m3時,須適當增加料層厚度,以提高產量。
- 控制箱的選擇:本系列給料機配套反接制動控制箱,它可使給料機在停車時快速停機,使給料機迅速通過共振區,避免過大振幅對機器造成損害。該控制箱具有過流、過壓、斷相等保護功能,另可根據工藝要求,增加能耗制動、快慢加料、遠程控制及無級變頻調速等功能。用戶在訂購時請注明。
- 給料機使用條件:
- 環境溫度不超過+40℃;
- 在壞境溫度為20±5℃時,周圍介質相對濕度不大于85%;
- 周圍沒有爆炸危險介質;
- 周圍沒有嚴重腐蝕及影響電氣絕緣的介質。
技術參數
本產品執行標準JB/T7555-2008《GZG慣性振動給料機》,振動電機執行標準JB5330-2007《振動源三相異步電動機》。型號 | 槽型尺寸 | 給料量 (t/h) | Zui大給料粒度 | 雙振幅 | 振動頻率(次/分鐘) | 額定電 | 額定電 | 功率 | 重量 | |
B×L×H (cm) | 水平 | -10° | (v) | (a) | (kw) | (kg) | ||||
GZG30-80 | 30×80×15 | 30 | 40 | 100 | 4 | 1450 | 380 | 0.87 | 2×0.25 | 180 |
GZG40-90 | 40×90×20 | 40 | 50 | 100 | 4 | 0.87 | 2×0.25 | 205 | ||
GZG50-100 | 50×10×20 | 60 | 80 | 150 | 4 | 0.87 | 2×0.25 | 230 | ||
GZG60-100 | 60×100×20 | 100 | 150 | 200 | 4 | 1.76 | 2×0.55 | 370 | ||
GZG70-100 | 70×100×25 | 120 | 170 | 200 | 4 | 1.76 | 2×0.55 | 390 | ||
GZG80-120 | 80×120×25 | 160 | 230 | 250 | 4 | 2.17 | 2×0.75 | 560 | ||
GZG90-150 | 90×150×25 | 180 | 250 | 250 | 4 | 2.17 | 2×0.75 | 610 | ||
GZG100-150 | 100×150×25 | 270 | 380 | 300 | 4 | 3.18 | 2×1.10 | 760 | ||
GZG110-150 | 110×150×25 | 300 | 420 | 300 | 4 | 3.18 | 2×1.10 | 840 | ||
GZG125-160 | 125×160×30 | 450 | 650 | 350 | 4 | 3.8 | 2×1.50 | 920 | ||
GZG130-160 | 130×160×30 | 480 | 670 | 350 | 4 | 3.8 | 2×1.50 | 1040 | ||
GZG150-180 | 150×180×30 | 720 | 1000 | 500 | 4 | 5.57 | 2×2.20 | 1420 | ||
GZG180-200 | 180×200×37.5 | 900 | 1200 | 500 | 4 | 960 | 9..37 | 2×3.70 | 2350 | |
GZG200-200 | 200×200×40 | 1000 | 1400 | 500 | 4 | 9.37 | 2×3.70 | 2700 | ||
GZG200-240 | 320×240×50 | 1600 | 2000 | 500 | 4 | 13.6 | 2×5.50 | 3500- |
工藝配置

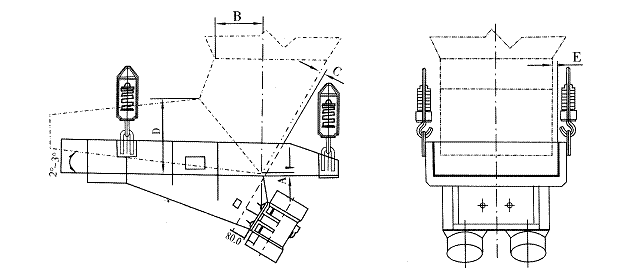

本系列電機振動給料機設計時未考慮倉壓的影響,為保證給料機的正常運行,必須盡量減少倉壓對給料機的影響。因此在設計溜嘴時,應用溜嘴的后側板承擔料柱的垂直壓力。溜嘴形式及配置可參考圖及表中數值。工藝配置數值
型號 | A | B | C | D | E |
GZG30-80 GZG40-90 | 20 | <90 | 20 | 250 | 15 |
GZG50-100 | 20 | <90 | 40 | 250 | 15 |
GZG60-100 | 20 | <130 | 40 | 300 | 15 |
GZG70-100 | 20 | <130 | 40 | 350 | 15 |
GZG80-120 | 25 | <175 | 45 | 400 | 15 |
GZG90-150 | 30 | <175 | 50 | 500 | 20 |
GZG100-150 | 30 | <200 | 50 | 550 | 20 |
GZG110-150 | 30 | <200 | 50 | 600 | 20 |
GZG125-160 | 30 | <250 | 60 | 650 | 25 |
GZG130-160 | 30 | <250 | 60 | 700 | 25 |
GZG150-180 | 30 | <350 | 60 | 800 | 25 |
GZG180-200 | 30 | <400 | 70 | 1000 | 30 |
GZG200-200 | 30 | <450 | 70 | 1000 | 30 |
GZG200-240 | 30 | <450 | 70 | 1000 | 30 |
