振動篦板概述
振動篦板是一種燒烤高頻振動,廣泛應用于冶金,礦山,煤炭,機械,建筑。振動篦板還可用于鑄件落砂和其他用途。由于其結構簡單,成本低,已廣泛應用于冶金,礦山,煤炭,機械,建筑,直到工業材料。振動篦板還可用于鑄件的落砂等其他用途。由于其結構簡單,造價低,已廣泛應用于冶金、礦山、煤炭、機械、建材等行業。
振動篦板是一個振動的格柵,將其放置在礦槽上部,可防止因凍結或銹結成大團的屑狀或塊狀物料進入礦槽,否則大塊物料會在礦槽下部造成堵塞。由于格柵的振動,在防止大塊物料進入礦槽的同時,屑狀、塊狀的正常粒度能迅速落入礦槽,不會在格柵上堆積,對一些粘結強度不大的結塊還能起松散、碎塊作用,對維修人員能起安全防護作用,因此是較理想的礦槽上部設備。

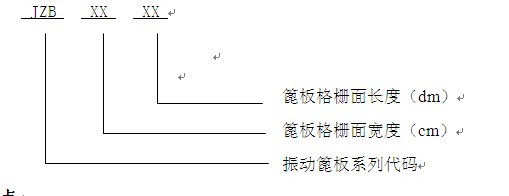

型號說明
結構特點

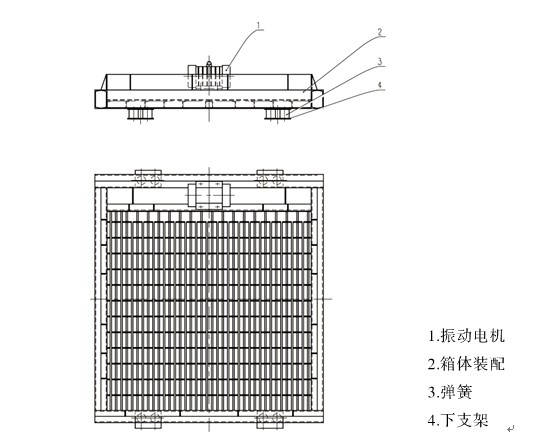

振動篦板由振動體、振動電機、支撐彈簧、彈簧支座等組成。篦板為焊接結構,篦孔尺寸根據物料種類和用戶要求而定。篦板的支撐彈簧為橡膠彈簧或螺旋鋼制彈簧,根據現場的安裝環境,彈簧或者布置在篦板的兩個側邊下部,或者布置在篦板的四個邊的下部。
篦板一般采用一臺振動電機激振,面積超過20平方米的大型振動篦板可采用兩臺振動電機激振。
技術參數
型 號 | 篩面 | 篩孔 | 配用振動電機 | 外形尺寸 | 重量 | ||
尺寸 | 尺寸 | mm | Kg | ||||
mm | mm | 型 號 | 功率 | 轉速 | |||
Kw | r/min | ||||||
JZB320-300 | 3200×3000 | 100×100 | YZO-63-6 | 4.5 | 720 | 3620×3400×1171 | 4400 |
JZB270-385 | 2730×3850 | 150×150 | YZO-50-6 | 3.7 | 960 | 4168×3250×1171 | 4460 |
JZB340-400 | 3400×4000 | 100×100 | YZO-50-6 | 3.7 | 960 | 4420×4020×1170 | 4509 |
JZB450-590 | 4500×5900 | 300×300 | YZO-80-6 | 2×5.5 | 960 | 5960×4500×1220 | 7037 |
安裝要求
1、振動篦板下部彈簧支座的安裝面應平整,以保證各個彈簧支座處在同一水平面上,不平度誤差不大于3mm.2、橡膠彈簧需保持垂直,如出現扭斜,應調整下部的彈簧支座的位置,彈簧支座的位置調整找正后,點焊在安裝地板底板上。
3、振動電機的電纜引線也參與振動,電纜吊掛的曲率半徑應保持90mm以上。電纜從振動電機的引出點至電纜固定支架間的距離應保持500-1000mm.
